On va maintenant taper notre 1er code du shoot-em-up.
On va enlever la partie du code correspondant à l’affichage du caractère (qui était notre exemple précédent), et donc repartir du fichier sources vierge exemple.asm.
Quelques informations sur le début du code :
Voici l’entête, j’ai juste modifié le nom du fichier qui sera généré via FNAME :
Passons au début du code proprement dit et par le label (appelé aussi “Etiquette”) ‘INIT:’ (c’est par lui que la .ROM démarrera) :
Pas de modification par rapport aux précédent exemple, on se place en SCREEN 1.
Je commence par la fin, on va donner un ordre de transfert de données (les formes des SPRITES) qui seront écrites dans notre code (donc dans la RAM) vers la table TGS (donc la VRAM), on ne va pas pouvoir utiliser un ordre du style “écrire dans la VRAM” car cela est limité à une adresse mémoire et une donnée.
Pour de gros blocs de données entre RAM et VRAM, il existe une routine BIOS qui fait le boulôt : LIDRVM ou en langage assembleur CALL 92 (en décimal) ou CALL $5C (en hexadécimal).
Cette routine, pour être déclenchée, a besoin de 3 paramètres en entrée :
Voici d’ailleurs une définition de cette routine :
LDIRVM
Address : #005C
Function : Block transfer to VRAM from memory
Input : BC - blocklength
DE - Start address of VRAM
HL - Start address of memory
Registers: All
Vu que l’on a 3 SPRITES à charger (8 pixels sur 8 pixels donc 8 octets) on a 3 x 8 = 24 données à envoyer en VRAM. On ne va pas les taper juste après la virgule du HL il ne saurait pas le traiter.
On va plutôt lui dire où il peut les trouver et les “digérer à son rythme”, pour cela on va créer un nouveau label donnee qui abritera ces 24 données.
Les données en général sont stockées plutôt à la fin du programme codé et chaque ligne doit commencer par un DB.
Ce label donnee je l’ai placé juste avant le pied de page, voici comment il se présente :
Pour le SPRITE 0, les 2 premières lignes donnent 8 données qui forment un SPRITE joueur (la fusée) :
Pour le SPRITE 1, les 2 lignes suivantes qui donnent la forme suivante pour l’ennemi :
Pour le SPRITE 2, les 2 dernières lignes qui donnent la forme suivante pour le tir :
Du coup, tout devient simple:
HL de se charger (via l’instruction ‘LD’) en allant chercher les données que l’on a mis en fin de code dont le label est donnee.DE le début de l’adresse de la TGS (je vous ai dit dans un des premiers articles qu’elle débutait à 14336 en SCREEN 1).BC la longueur du bloc ‘donnee’CALL 92 qui fera le boulot vu qu’on lui a donné les entrants.J’y ai intégré un petit exercice de manière à progresser au fur et à mesure du code :
Je vous ai dit qu’en SCREEN 1 la table des attributs de SPRITE (TAS) débutait à l’adresse 6912. Sur MSX on pourrait changer cette adresse pour diverses raisons (et d’ailleurs, ces adresses de tables sont succeptibles de changer en fonction des modes SCREEN que l’on utilise).
Admettons que l’on ne sait pas si la TAS est bien positionnée pour débuter à 6912. Je vous ai expliqué précédemment qu'en VRAM, il existait des tables et des registres, et bien chaque table est gérée via un de ces registres.
Pour notre TAS c’est le registre 5.
Toute valeur que l’on écrira dans ce registre sera automatiquement multipliée par 128 et définira l’adresse de début de la table TAS. Donc pour obtenir 6912, on le divise par 128 et cela donne 54.
Finalement, pour définir la TAS à 6912, il suffit d’écrire dans le registre 5 la valeur 54.
C’est l’objet des 3 premières lignes du code ci-dessus jusqu’au CALL 71 (ou 47 en hexa) qui est la routine BIOS qui existe pour écrire dans les registres du VDP :
WRTVDP
Address : #0047
Function : write data in the VDP-register
Input : B - data to write
C - number of the register
Registers: AF, BC
Fin de l’exercice.
Passons au chargement de la TAS : d’abord la procédure va ressembler au PUTSPRITE du BASIC MSX donc cela devrait vous paraître simple et ensuite on va procéder au codage assembleur de la même manière que pour la TGS.
On va donner 4 infos pour chaque SPRITE créé :
Mais avant de décrire le bout de code, il faut préciser une particularité importante des SPRITES, ils ne se localisent pas comme les caractères (32 colonnes sur 24 lignes) mais sur des coordonnées plus fines.

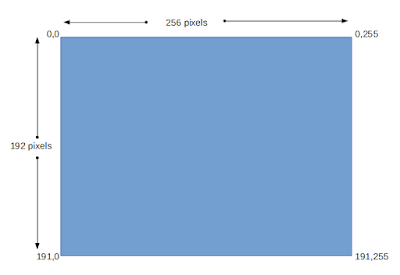

En SCREEN 1 c’est 256 pixels sur 192 pixels :
Du coup, on va pas trop s’attarder sur la méthode car c’est la même que pour la TGS et le commentaire associé au code est explicite.
On va plutôt détailler le label donne1 associé (que j’ai placé au niveau du code, après le label donnee et avant le pied de page).
 Résolution graphique SCREEN 1
.
Je vous avais dit qu’il y a 4 informations à rentrer par SPRITE dans la TAS.
Du coup, pour le SPRITE de la 1ere ligne, il aura au 1er affichage à l’écran la coordonnée vertical=170 horizontal=100 pour le SPRITE numéro 0 et qui aura la couleur 15 (blanc), vous avez reconnu le sprite joueur/fusée.
Je vous laisse décrypter les 2 autres lignes pour les 2 autres SPRITES.
Juste pour finir sur ce code, on voit que l’on a 12 données à rentrer, cela tombe bien c’est ce que l’on charge en BC avant de lancer le CALL 92 qui devient familier pour vous maintenant.
Au début de l’article j’ai listé le fait que l’on allait positionner 3 indicateurs nécessaire au déplacement des sprites. On ne va pas les utiliser de suite mais un minimum d’information quand même :
Pour que le programme nous autorise à manipuler des valeurs avec ces termes, on doit d’abord les déclarer comme suit :
Ainsi on dit au programme qu’à chaque fois que l’on utilisera indcol cela voudra dire en fait que l’on sollicite l’adresse 41000 de la RAM (un choix arbitraire d’adresse libre en RAM).
On pourrait traduire EQU par ‘équivaut’.
Idem pour les 2 autres déclarations. ce code je l’ai placé dans le bas de page, mais vous pourriez le mettre dans l’entête, cela n’a pas grande importance.
Ensuite, je vais assigner des valeurs à ces adresses, pour cela je place le code suivant à la suite du code sur le chargement de la TAS puisque cela fait partie de l’initialisation du jeu :
Rien d’exceptionnel, je charge ces pseudo adresses (pour cela, je les passe entre crochets) avec un A qui vaut 1 puisque dans la 1ere ligne j’ai assigné 1 à l’accumulateur A.
Sur MSX on peut agir sur la taille des SPRITES, pour cela on utilise le registre 1 de la VRAM qui accepte 4 valeurs possibles :
SPRITES taille 8 x 8 normal = 224
SPRITES taille 8 x 8 agrandis = 225
SPRITES taille 16 x 16 normal = 226
SPRITES taille 16 x 16 agrandis = 227
Vu que l’on a déclaré dans la TGS des SPRITES de taille 8 x 8, on peut utiliser la valeur 224 ou 225 (vous pouvez vous amuser à changer la valeur pour voir la différence), dans notre jeux on va utiliser 225.
Le code devrait donc vous parler maintenant : on charge ‘C’ avec le numéro du registre 1 et ‘B’ avec la valeur à écrire dans ce registre, ce sont les 2 entrants nécessaires au CALL 71 qui permet d’exécuter un ordre d’écriture dans un registre VRAM.
C’était le dernier bout de code du label INIT:
Si on veut voir le résultat il suffit de rajouter une boucle infinie, pour que le programme enchaine dessus après avoir exécuté toutes les actions du INIT:, comme cela par exemple :
Vous pouvez faire F9 dans CONTEXT, pour lancer la compilation, le fichier généré va s’appeler "test1.ROM" et c’est celui-là que vous faites glisser dans l’émulateur blueMSX.

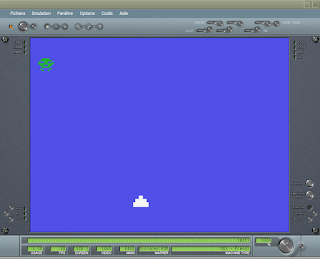

Vous allez voir apparaître ceci :
Mais où est passé le SPRITE représentant la balle (ou le lazer si vous voulez) ?
Le premier réflex est de regarder ce que l’on a déclaré comme coordonnées pour le SPRITE 2 qui le représente dans la TAS.
Et que voit-on ? Position verticale = 200….alors que la résolution nous permet d’aller à un maximum de 191. En le positionnant au delà il disparait dans la bordure de l’écran mais il est déjà présent et il sera plus rapide à positionner correctement lorsqu’on tirera que si on devait le charger dans la TAS puis calculer sa position au moment du tir.
Si vous voulez le voir apparaitre et bien jouez avec ses coordonnées, compilez et essayez votre .ROM dans l’émulateur.
Voici le code complet de cet article :
